Замена мультиконтроллера в ноутбуке
Что делает мультиконтроллер и почему без него ноутбук «не в себе»
Мультиконтроллер, или EC, это отдельная небольшая микросхема с собственной программой. Она живёт на плате рядом с разъёмами клавиатуры и тачпада, получает дежурное питание, даже когда ноутбук выключен, и ждёт нажатия кнопки. Как только вы нажимаете её, именно контроллер даёт разрешение поднять основные линии питания. На платах встречаются микросхемы разных производителей, например ITE, ENE или Nuvoton.
Кроме запуска, он опрашивает клавиши и тачпад, следит за температурой и оборотами вентилятора, обменивается данными с батареей и решает, заряжать её или нет. Из-за такой широты отказ выглядит по-разному: у одного ноутбука не работает только кнопка, у другого не заряжается батарея, у третьего вентилятор воет на максимуме при холодном процессоре. Общее в них одно: и зарядка, и разъём, и память оказываются исправными.
Ещё одно свойство важно для клиента: контроллер работает как переводчик между кнопками и питанием. Пока он не даёт команду, процессор и память просто не получают напряжения, хотя сами исправны. Поэтому мёртвый на вид ноутбук нередко оказывается почти целым, а ремонт ограничивается одной микросхемой и её обвязкой. Но эта же особенность мешает угадать причину по признакам: одинаково выглядят и чип, и стабилизатор перед ним.
Симптом и что проверяют первым
Контроллер ремонтируют не по признакам, а по результатам замеров. Список показывает, куда смотрят сначала.
Прокрутите таблицу вправо, чтобы увидеть оба столбца.
| Что происходит | Что исключают до пайки |
|---|---|
| Ни реакции на кнопку, ни огней | Адаптер, разъём, предохранитель и дежурные линии на входе контроллера |
| Не заряжается, хотя разъём цел | Батарея, шлейф связи с ней, ключи контроллера зарядки |
| Разом молчат все клавиши и тачпад | Шлейфы и их разъёмы: у них симптом одинаковый |
| Вентилятор либо ревёт, либо стоит | Сам вентилятор и датчик температуры |
| Странности после обновления BIOS | Повреждённая программа контроллера, которую можно записать заново |
Если внешние причины отпали, а питание на контроллер приходит, подозрение на сам чип становится обоснованным.
От чего микросхема выходит из строя
От старости она умирает редко: это маломощный чип, который не греется и не изнашивается механически. Чаще причина приходит снаружи. Это скачок напряжения от плохого адаптера, статический разряд при неаккуратной разборке, жидкость на плате, перегрев соседних узлов или прерванная прошивка. Реже встречается брак отдельных партий плат.
Показательно, что после жидкости или удара контроллер редко страдает один. Рядом стоят ключи выбора источника, стабилизаторы и дорожки, и вместе с ним отказывают они. Поэтому мастер смотрит на область вокруг чипа целиком: заменённая микросхема в неисправной обвязке проработает недолго или не запустится вовсе. Такой случай оценивается как ремонт цепей питания.
Отсюда и совет для владельца: если ноутбук перестал реагировать после жидкости, скачка света или падения, не пробуйте включать его снова и снова. Каждая попытка подаёт напряжение на повреждённую цепь и может добавить ещё одну сгоревшую деталь к счёту.
Не помогает и «жёсткая перезагрузка» по советам с форумов, если она повторяется десять раз подряд: сброс остаточного заряда лечит зависание, но не сгоревший чип. Один аккуратный сброс с отключёнными адаптером и батареей допустим, после него лучше остановиться и вызвать мастера.
Обновление BIOS в петербургском доме
Мультиконтроллер нередко получает свежую программу вместе с обновлением BIOS. Если во время записи пропало напряжение, чип остаётся с половиной программы, и ноутбук перестаёт запускаться. В домах старого фонда розетки и проводка изношены, свет подмигивает при работе лифта или соседской сварки, и такой сбой более вероятен.
Прежде чем обновлять BIOS, подключите заряженный ноутбук к сети, не закрывайте крышку и не трогайте его до конца записи. Если процесс прервался, ноутбук не включайте повторно: перепрошивка микросхемы обычно проще, чем замена платы.
Порядок работы: от простого к паяльной станции
Цель порядка: не тратить деньги на пайку, пока не доказано, что отказал именно чип.
01
Внешние причины
Пробуем исправный адаптер, проверяем гнездо и батарею. Отключаем питание и снимаем остаточный заряд, потому что зависшее состояние контроллера иногда лечится сбросом.
02
Питание и сигналы платы
Смотрим, доходят ли дежурные напряжения до контроллера и есть ли тактовый сигнал. Нет питания значит ремонтируют цепь перед ним, а не сам чип.
03
Чтение прошивки
Если микросхема ещё отзывается, снимают копию программы. При необходимости запись идёт заново, без замены: такая перепрошивка стоит 2 500 ₽.
04
Замена микросхемы
Чип, не отвечающий на питание и сигналы, снимают и ставят новый, затем записывают программу под вашу плату. После сборки проверяют запуск, зарядку, клавиши и вентилятор.
Почему новый чип сам ничего не заработает
Микросхема в пакете бесполезна без программы, а программа пишется под конкретную плату: раскладку клавиш, датчики, схему зарядки. Одни платы хранят её во внутренней памяти контроллера, другие во внешней микросхеме, у ряда моделей она лежит в общей памяти с BIOS. Что именно у вас, выясняется при осмотре, до заказа детали.
Отсюда практика: пока старая микросхема читается, с неё снимают копию, и новый чип получает родную программу. Если чип мёртв полностью, образ подбирают по модели и ревизии платы. Ошибка в подборе может заблокировать запуск, поэтому обещание «заработает при любом раскладе» было бы неправдой. Мастер называет вероятность успеха после диагностики.
У некоторых производителей программа контроллера обновляется вместе с BIOS одним пакетом, у других отдельной утилитой. Это значит, что после замены микросхемы иногда требуется и обновление BIOS с нужной версией, иначе датчики и зарядка будут работать со сбоями. Такие нюансы мастер уточняет по конкретной модели, а не по общим правилам.
Что стоит исключить, прежде чем подозревать контроллер
- Другой заведомо исправный адаптер с тем же напряжением и разъёмом.
- Гнездо питания: подгоревшие контакты и люфт дают такие же симптомы.
- Батарея, которую можно снять: вздувшаяся мешает запуску.
- Оперативная память и накопитель: их неисправность тоже выглядит как «не включается».
- Шлейфы клавиатуры и тачпада, если не работают только они.
Всё это входит в бесплатную диагностику, а не в платную работу.
Корпус микросхемы решает сложность

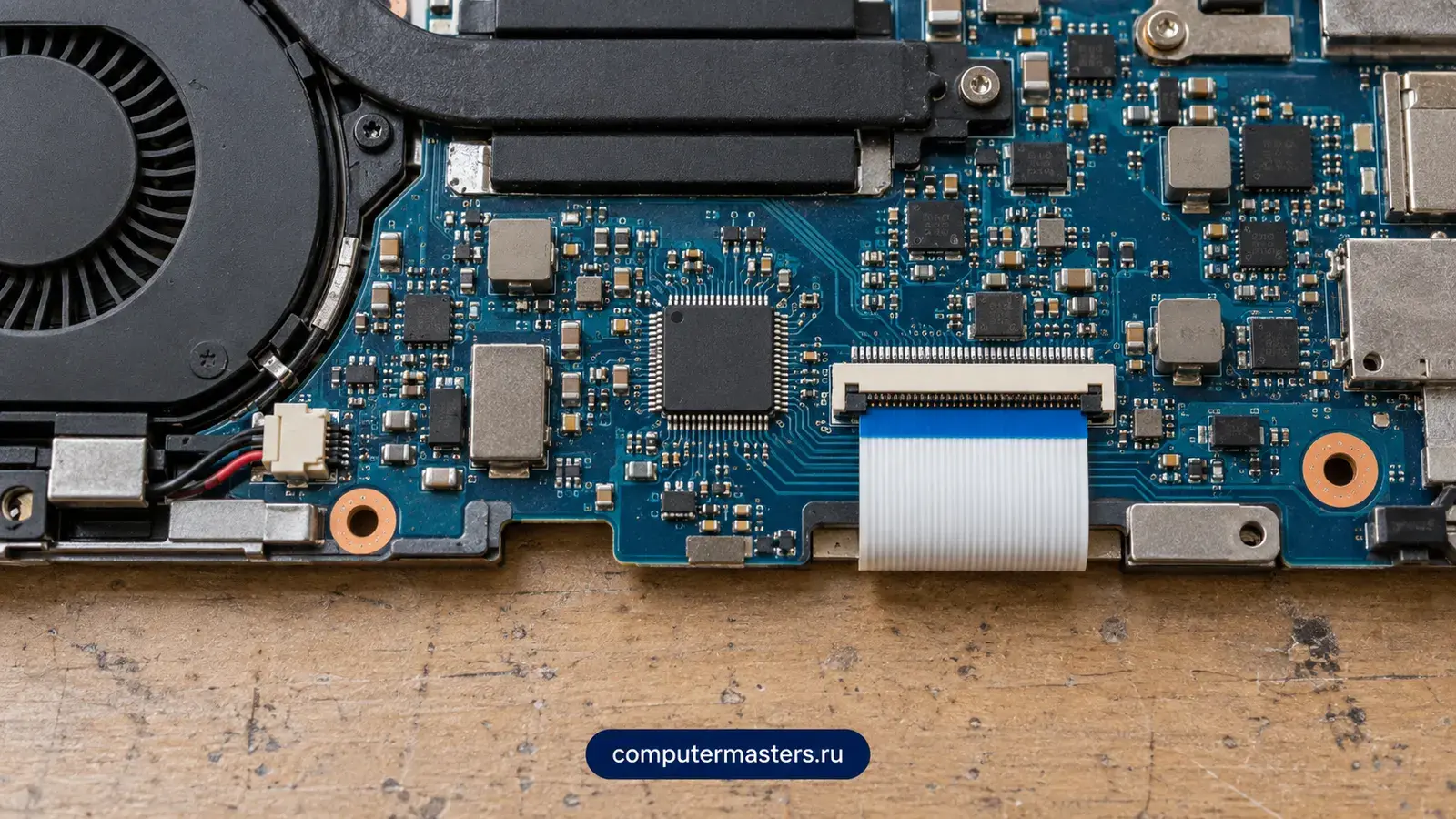

У многих плат контроллер стоит в квадратном корпусе с выводами по краям: его снимают горячим воздухом, очищают площадки и запаивают новый. Такая замена укладывается в работу по цепям питания на плате. Часть современных плат использует корпус без видимых выводов или с шариковыми выводами под микросхемой. Здесь нужен нагрев по температурному профилю и точная посадка, работа относится к BGA-пайке, а её цену подскажет оператор.
Риск есть при любой пайке: многослойная плата не любит перегрева, а под чипом иногда проходят тонкие дорожки, которые легко оторвать. Поэтому перед заменой оценивают состояние площадок и соседних деталей. Если рядом повреждены стабилизаторы или ключи, работа перерастает в ремонт цепей питания, и её оценивают как «Работы по цепям питания» за 4 500 ₽.
Варианты ремонта и цена работы
Цены за работу мастера. Микросхема и другие детали оплачиваются отдельно, стоимость называем до заказа.
Прокрутите таблицу вправо, чтобы увидеть оба столбца.
| Ситуация | Строка прайса |
|---|---|
| Чип цел, программа слетела | Восстановление после неудачной прошивки: 2 500 ₽ |
| Чип отказал, вокруг всё цело | Ремонт цепей питания на плате: 4 000 ₽ |
| Кроме чипа пострадали ключи или стабилизаторы | Работы по цепям питания: 4 500 ₽ |
| Корпус с шариковыми выводами или сложная плата | Сложные работы по BGA: уточните у оператора |
Когда ремонт не окупается и где о нём скажут прямо
Иногда повреждён не только контроллер, но и процессор, чипсет или несколько слоёв платы после жидкости. Тогда сумма работ и деталей приближается к цене подержанной платы или даже нового ноутбука. Мастер скажет об этом до пайки и сравнит варианты. Решение принимаете вы, а бесплатная диагностика остаётся бесплатной при любом выборе.
Сравнивать стоит не только цену, но и остаточный ресурс ноутбука. Если ему семь-восемь лет, батарея изношена, а экран потускнел, вложение в плату оправдано слабее, чем в сравнительно свежую модель с рабочим экраном и хорошим процессором. Если же на диске лежит рабочий архив и настроенные программы, возвращение к жизни родной платы часто обходится дешевле переноса и восстановления всего окружения.
Отдельный сюжет для нашего климата: ноутбук принесли с мороза и сразу включили. Конденсат на плате замыкает дорожки возле контроллера, и электроника выходит из строя вместе с обвязкой. Если так случилось, выключите устройство, не заряжайте его и обратитесь за осмотром.
Что рассказать мастеру до начала работы
Чем точнее история, тем короче поиск неисправности.
- Что делал ноутбук в последний раз: гас во время работы, не проснулся из сна, не включился после зарядки.
- Обновляли ли BIOS или драйверы чипсета накануне и не пропадал ли свет.
- Была ли жидкость, падение или перенос с мороза в тепло без выдержки.
- Как ведут себя индикаторы, вентилятор и подсветка клавиш при нажатии кнопки.
- Пробовали ли другие зарядки, вынимали ли батарею, разбирали ли ноутбук сами.
Модель с наклейки на нижней крышке лучше записать заранее: по ней подбирается программа для контроллера.
Срок и проверка после работы
Простое делаем за 1–2 часа, сложное за 1–3 дня. Гарантия на выполненные работы 12 месяцев. Ремонт на плате чаще идёт в мастерской, порядок передачи ноутбука обсуждаем при записи, время приезда согласуем с учётом пробок и мостов.
После ремонта убедитесь, что ноутбук включается с первой попытки, зарядка идёт, все клавиши и тачпад отзываются, а вентилятор меняет обороты вместе с нагрузкой.
Если сбой возвращается через неделю-другую, сообщите мастеру сразу, пока действует гарантия: повторная проверка покажет, не осталась ли скрытая неисправность в обвязке контроллера или в питании платы.
Сколько это стоит
Цены те же, что на основном сайте: выезд в Петербурге ничего к ним не добавляет. Это стоимость работы — деталь, если она нужна, называем отдельно и до заказа.
| Диагностика цепи питания | — | бесплатно |
| Восстановление после неудачной прошивкиСрок: 1–2 часа | 1–2 часа | 2 500 ₽ |
| Ремонт цепей питания на платеСрок: 1–3 дня | 1–3 дня | 4 000 ₽ |
| Работы по цепям питанияСрок: 1–3 дня | 1–3 дня | 4 500 ₽ |
| Ремонт по плате и цепям питанияСрок: 1–3 дня | 1–3 дня | уточните у оператора |
| Сложные работы по BGAСрок: 1–3 дня | 1–3 дня | уточните у оператора |
