Замена контроллера питания ноутбука
Какие «контроллеры питания» бывают на плате
Под одним названием скрываются несколько разных микросхем. Какая из них отказала, показывают только замеры.
Прокрутите таблицу вправо, чтобы увидеть оба столбца.
| Микросхема | За что отвечает |
|---|---|
| Контроллер заряда | Принимает питание от адаптера, делит его между системой и батареей, управляет током зарядки |
| ШИМ-контроллеры | Вырабатывают напряжения для процессора, памяти, видеочипа через силовые ключи и дроссели |
| Драйверы силовых ключей | Помогают ШИМ-контроллерам переключать транзисторы |
| Контроллер USB-C Power Delivery | Договаривается с зарядкой Type-C о напряжении и мощности |
| Мультиконтроллер | Следит за кнопкой, батареей, клавиатурой и порядком запуска; работает по своей программе |
Замена контроллера заряда на открытой плате и замена ШИМ-контроллера процессорной цепи различаются по сложности, риску и цене.
Сначала исключают дешёвое
Ноутбук не заряжается гораздо чаще из-за адаптера, разъёма или батареи, чем из-за микросхемы. Их проверяют первыми.
01
Адаптер
Проверяют под нагрузкой: блок может показывать нормальное напряжение без нагрузки и проседать, когда ноутбук просит ток.
02
Кабель и штекер
Перелом у штекера и перетёртый кабель дают ровно те же симптомы, что и неисправный контроллер.
03
Разъём
Если контакт пропадает при шевелении штекера, виноват разъём. Ремонт разъёма питания стоит 2 500 ₽, порта USB-C с функцией зарядки 3 500 ₽.
04
Батарея
Изношенный или ушедший в защиту аккумулятор не берёт заряд, хотя плата исправна. Его проверяют отдельно.
05
Плата
Только если всё это в порядке, плату снимают и ищут неисправность в цепях питания.
По каким признакам подозревают контроллер
Контроллер заряда выдаёт себя так: заведомо исправный адаптер, крепкий разъём, другая батарея, а ноутбук всё равно не заряжается или не видит блок, пишет, что мощность адаптера не определена, ограничивает производительность. Бывает и наоборот: работает только от сети и не заряжает батарею, или только от батареи и не реагирует на адаптер.
Если ноутбук не включается совсем, а адаптер при подключении уходит в защиту или греется, скорее всего, где-то в цепях питания короткое замыкание: пробитый транзистор, конденсатор или сама микросхема. Если ноутбук включается на секунду и гаснет, срабатывает защита по одной из линий. Нестабильная работа и выключения под нагрузкой указывают на цепи питания процессора или видеочипа.
Горячая зона возле разъёма, запах гари, треск при подключении зарядки говорят о плате, а не о настройках Windows. В таком случае адаптер отключают сразу и больше не включают ноутбук до осмотра.
С мороза не заряжать
Петербургской зимой ноутбук, который час провёл в холодной сумке или машине, при входе в тёплое помещение покрывается конденсатом изнутри. Если сразу поставить его на зарядку, влага на плате рядом с разъёмом и контроллером заряда может замкнуть цепь, и первыми под удар попадают как раз микросхемы на входе питания: контроллер заряда и ключи рядом с ним.
Дайте ноутбуку полежать в комнате час-два, пока корпус не станет комнатной температуры, и только потом включайте и заряжайте. То же касается ноутбука, который привезли с зимней дачи.
Как находят неисправную микросхему

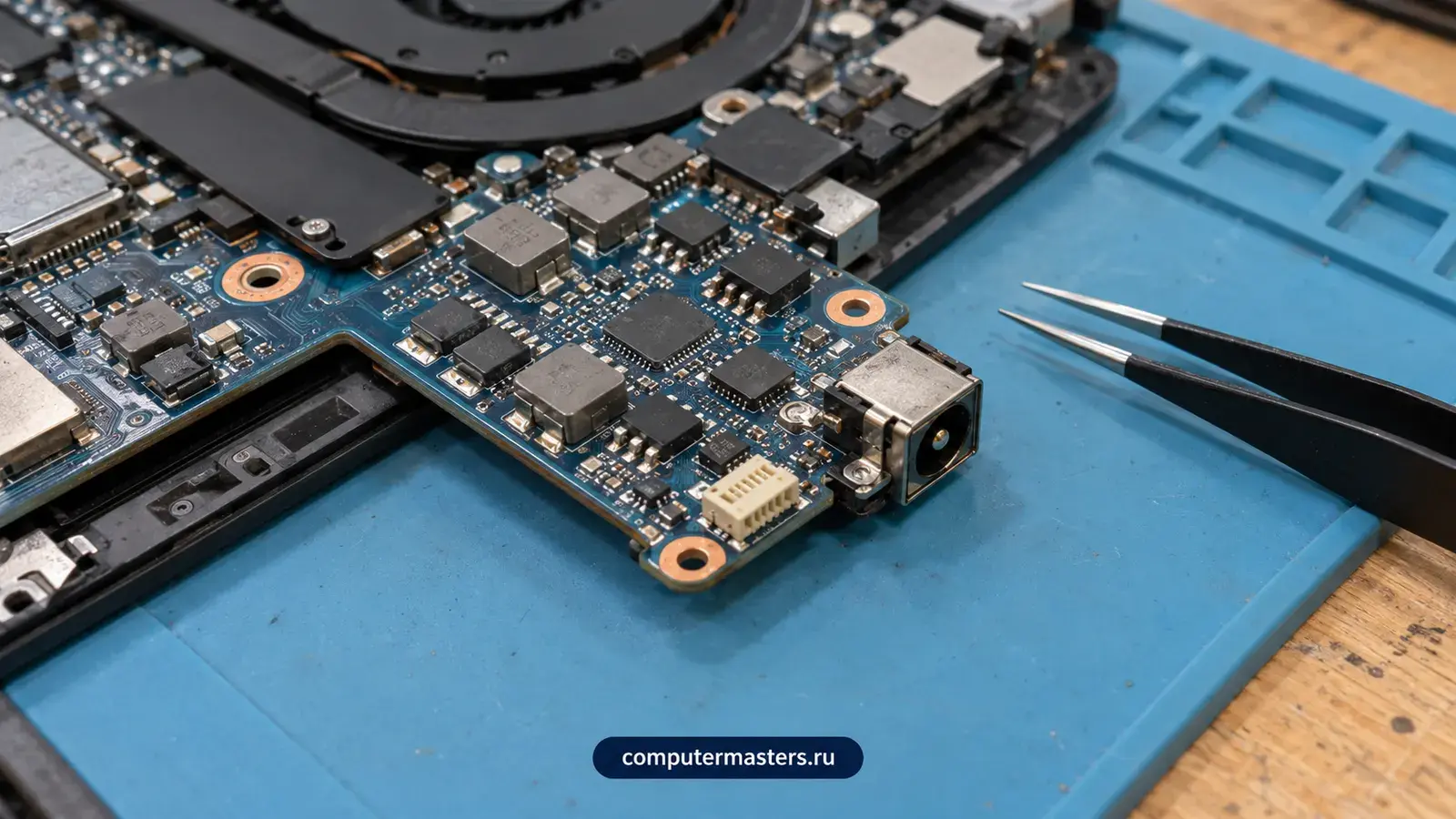

После внешней проверки плату снимают и осматривают: следы жидкости, потемнения, вздутые конденсаторы, сгоревшие транзисторы. Затем плату запитывают от регулируемого источника с ограничением тока и следят за потреблением. Короткое замыкание на линии проявляется ростом тока, а перегретую микросхему выдаёт нагрев. Так виновника находят, не выпаивая детали наугад.
Дальше проверяют напряжения на выходах контроллеров и в ключевых точках. Если микросхема получает питание и управляющие сигналы, но ничего не выдаёт, она главный подозреваемый. Если напряжение не доходит, ищут разрыв или замыкание перед ней.
Важно понять, почему микросхема погибла: залитие, скачок напряжения, неподходящий адаптер, перегрев. Если причину не устранить, новая деталь может выйти из строя снова, и мастер скажет, что для этого нужно сделать.
Чужой адаптер и старая проводка
Две частые причины гибели контроллера заряда: зарядка от неподходящего блока «на время» и скачки напряжения. Универсальный блок с неверно выставленным напряжением или дешёвый блок Type-C без нормального согласования мощности нагружают вход платы сверх расчёта.
В домах старого фонда, где свет моргает при включении обогревателя, ноутбук лучше заряжать через сетевой фильтр и отключать от сети в грозу.
Как меняют контроллер
- Подбор по маркировке на корпусе и схеме платы: аналоги есть не для всех микросхем, у похожих различаются выводы и режимы.
- Поиск детали: новая микросхема или снятая с донорской платы; наличие заранее не обещаем.
- Замена пайкой: старую снимают, площадки очищают, новую ставят на место, не перегревая соседние детали.
- Корпуса без выводов и с шариками под корпусом требуют специального оборудования: это сложные работы по BGA, их стоимость уточните у оператора.
- Прошивка, если она нужна: контроллер USB-C и мультиконтроллер без записи правильного образа не заработают.
- Проверка: зарядка, включение и работа под нагрузкой перед выдачей.
Когда нужна прошивка и когда ремонт невозможен
Часть микросхем хранит настройки, записанные под конкретную плату. Это контроллер USB-C, мультиконтроллер, у ряда моделей контроллер заряда. Для них нужен образ прошивки именно для вашей платы и программатор. Если образа нет, новая микросхема не заработает или ноутбук будет вести себя странно, и об этом ограничении мастер говорит заранее.
Если микросхема цела, а сбой случился при обновлении BIOS или прошивки контроллера и плата перестала стартовать, выполняют отдельную работу: восстановление после неудачной прошивки, 2 500 ₽.
Если деталь найти нельзя ни новой, ни донорской, ремонт не состоится, и вы узнаете об этом после диагностики, а не после оплаты.
Работы и цены
Прокрутите таблицу вправо, чтобы увидеть оба столбца.
| Что происходит | Работа и цена |
|---|---|
| Не заряжается при исправных адаптере, разъёме и батарее | Ремонт цепей питания на плате, 4 000 ₽ |
| Не включается, короткое замыкание, несколько повреждённых элементов | Работы по цепям питания, 4 500 ₽ |
| Плата не стартует после сбоя прошивки, микросхема цела | Восстановление после неудачной прошивки, 2 500 ₽ |
| Не заряжается через Type-C, порт или его контроллер | Ремонт порта USB-C с функцией зарядки, 3 500 ₽ |
| Контакт пропадает при шевелении штекера | Ремонт разъёма питания, 2 500 ₽ |
| Микросхема в корпусе с шариками | Сложные работы по BGA, стоимость уточните у оператора |
Цены за работу. Микросхема и другие детали оплачиваются отдельно, их цену называют до заказа.
Ремонт платы или замена
Замена контроллера оправдана, когда повреждён ограниченный участок платы. Если после залития или скачка пострадали процессор, чипсет или видеочип, ремонт может оказаться слишком сложным. Тогда мастер предлагает варианты: ремонт по плате с несколькими заменами, замену платы целиком или отказ, и называет суммы до начала. Для недорогого ноутбука сложный ремонт может приблизиться к цене нового, и решать вам.
Накопитель при ремонте платы не трогают, данные обычно сохраняются. Если ремонт нецелесообразен, файлы с накопителя в большинстве случаев можно снять. У MacBook устройство питания своё, и их ремонтируют по отдельным правилам.
Простое делаем за 1–2 часа, сложное за 1–3 дня, ожидание детали в срок не входит. Время приезда согласуем с учётом пробок и разводки мостов. Работы по плате выполняют в мастерской, порядок передачи обсуждаем при записи. Гарантия на выполненные работы 12 месяцев.
Сколько это стоит
Цены те же, что на основном сайте: выезд в Петербурге ничего к ним не добавляет. Это стоимость работы — деталь, если она нужна, называем отдельно и до заказа.
| Диагностика питания ноутбукаСрок: до 30 минут | до 30 минут | бесплатно |
| Ремонт цепей питания на платеСрок: 1–3 дня | 1–3 дня | 4 000 ₽ |
| Работы по цепям питанияСрок: 1–3 дня | 1–3 дня | 4 500 ₽ |
| Восстановление после неудачной прошивкиСрок: 1–2 часа | 1–2 часа | 2 500 ₽ |
| Ремонт порта USB-C с функцией зарядкиСрок: 1–3 дня | 1–3 дня | 3 500 ₽ |
| Ремонт разъёма питанияСрок: 1–2 часа | 1–2 часа | 2 500 ₽ |
| Сложные работы по BGAСрок: 1–3 дня | 1–3 дня | уточните у оператора |
