Замена инвертора подсветки монитора
Инвертор или драйвер: что стоит в вашем мониторе
Жидкокристаллическая матрица сама не светится, картинку делает видимой подсветка за ней. Примерно до начала 2010-х годов подсветкой служили тонкие люминесцентные лампы холодного катода, CCFL. Чтобы их зажечь, нужно переменное напряжение порядка киловольта, и его вырабатывает отдельная плата: инвертор. Лампы и инвертор со временем изнашиваются, и это одна из самых частых причин, по которым старые мониторы темнеют.
В современных мониторах светятся линейки светодиодов по краю или за матрицей, а питает их импульсный преобразователь, драйвер подсветки, чаще всего размещённый прямо на плате питания. В разговоре его тоже зовут инвертором, поэтому клиенты просят «заменить инвертор» и в светодиодном мониторе. Для ремонта разница важна: у ламп меняют плату инвертора, а иногда и лампы, у светодиодов чинят драйвер или меняют линейку.
Грубый ориентир: толстый монитор 2000-х годов почти наверняка ламповый, тонкий почти наверняка светодиодный. Окончательный ответ даёт осмотр. Назовите модель с задней наклейки при записи: по ней мастер заранее поймёт тип подсветки и прикинет, найдутся ли детали.
Проверка фонариком: две минуты до звонка
Это безопасно и сразу отделяет подсветку от других поломок.
01
Включите компьютер и монитор
Дождитесь, когда система загрузится и на экране должен быть рабочий стол.
02
Посветите сбоку
Возьмите фонарик телефона и направьте луч на экран под острым углом, почти вдоль поверхности, в тёмной комнате.
03
Посмотрите внимательно
Если под лучом проступают окна, значки или курсор, матрица и электроника работают, отказала только подсветка.
04
Выключите из розетки
Не включайте монитор снова и снова: если в цепи подсветки замыкание, каждый запуск может усугубить повреждение.
Что видно и что это значит
Прокрутите таблицу вправо, чтобы увидеть оба столбца.
| Поведение монитора | Что обычно стоит за этим |
|---|---|
| Экран тёмный, картинка видна под фонариком | Отказ подсветки: инвертор, драйвер, лампы или линейки |
| Картинка вспыхивает на 1–3 секунды и гаснет | Сработала защита: обрыв или замыкание в цепи подсветки |
| Писк или треск, затем мерцание | Износ деталей инвертора или драйвера |
| Розоватый или жёлтый оттенок, тусклые края | Старые лампы CCFL теряют светоотдачу |
| Тёмные пятна или полосы по краю | Выгорели отдельные светодиоды в линейке |
| Даже под фонариком ничего нет | Плата управления или матрица, а не подсветка |
| Индикатор не горит, монитор мёртв | Плата питания целиком |
Почему нельзя просто поменять плату
Самая частая ошибка при самостоятельном ремонте: купить новую плату инвертора или драйвера по фото и поставить. Защита гасит подсветку не только когда сломан сам драйвер. Её срабатывание вызывает и одна пробитая лампа, и один выгоревший светодиод в линейке. Новая плата видит тот же обрыв и тоже уходит в защиту, а деньги потрачены.
Поэтому мастер проверяет всю цепь: выход инвертора и нагрузку на лампы, у светодиодных мониторов драйвер и линейки на обрыв и замыкание, питание на входе подсветки и управляющие сигналы от основной платы. Затем осматривает плату питания: вздутые конденсаторы, потемнения от перегрева, оплавленные разъёмы. Только после этого называется узел, цена работы и цена детали.
Бывает и наоборот: подсветка гаснет из-за платы питания, которая просаживает напряжение под нагрузкой, а инвертор и лампы целы. Тогда ремонт платы питания за 2 500 ₽ возвращает монитор к жизни, и менять ничего в подсветке не нужно. Отличить одно от другого можно только замерами, по внешнему виду экрана это не видно.
Сырость и высокое напряжение
Инвертор ламповой подсветки работает с напряжением около киловольта. В сыром помещении, например на складе, в гараже или в неотапливаемом офисе в петербургскую оттепель, пыль на высоковольтной части платы набирает влагу и начинает проводить ток. Отсюда потрескивание, запах, мерцание и в итоге отказ инвертора.
Если монитор долго стоял в холоде, дайте ему прогреться в комнате перед включением. Если слышен треск или чувствуется запах гари, сразу обесточьте его и не включайте, пока его не осмотрит мастер.
Варианты ремонта
- Ремонт платы на компонентном уровне: замена конденсаторов, транзисторов, микросхемы управления. Ремонт подсветки и её драйвера стоит 3 500 ₽.
- Ремонт платы питания, если драйвер или инвертор встроен в неё: 2 500 ₽.
- Восстановление цепей питания подсветки при сгоревших дорожках и деталях: 4 500 ₽.
- Замена платы инвертора целиком: подбирают по маркировке или берут с донорского монитора той же модели.
- Замена ламп или линеек светодиодов: работа по подсветке, 3 500 ₽; требует разборки матрицы и аккуратной работы с плёнками.

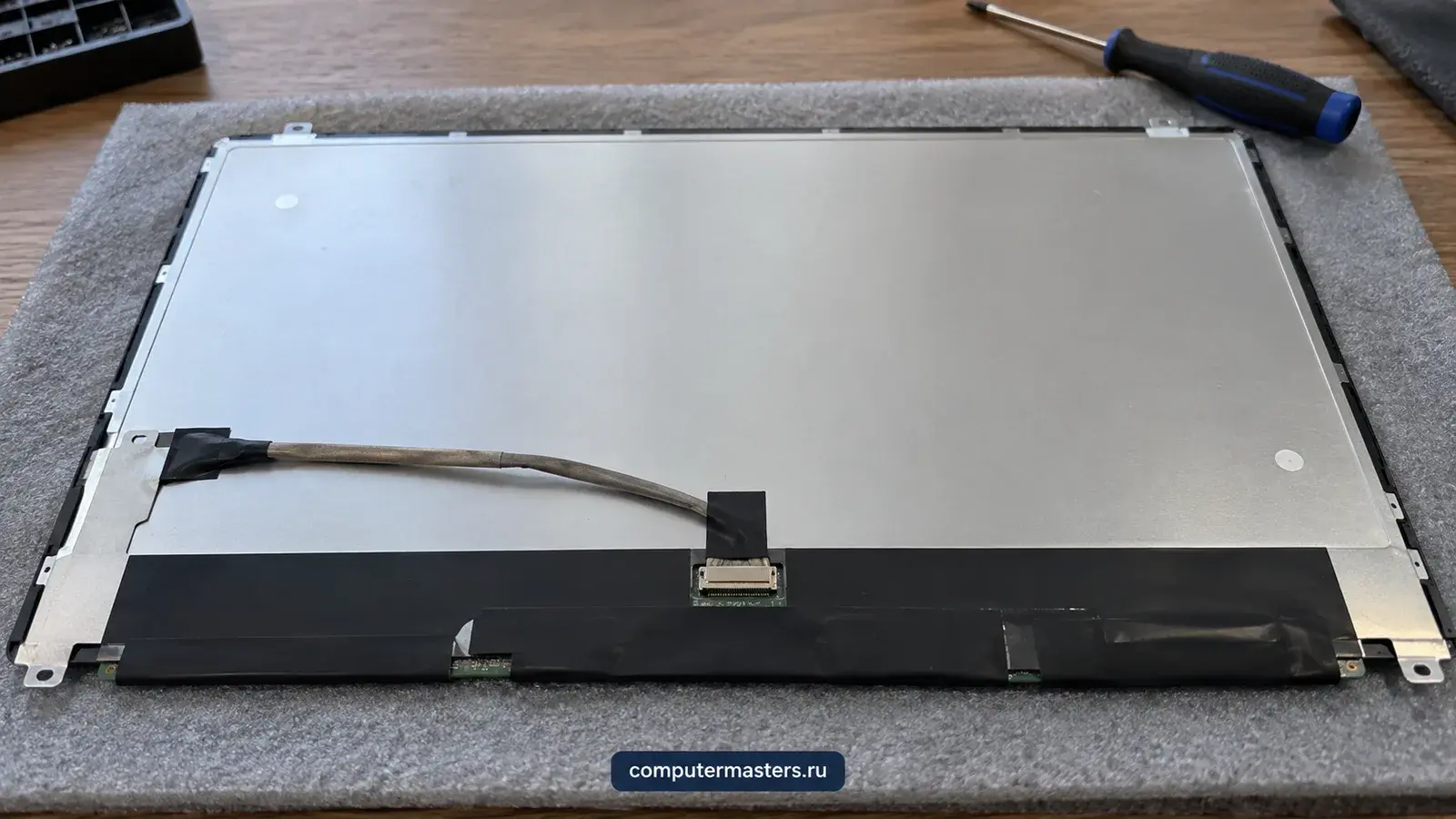

- Замена матрицы целиком, если подсветка встроена в модуль и отдельно не меняется: 3 500 ₽ за работу плюс панель.
Детали оплачиваются отдельно, их цену называют до заказа. Для многих моделей нужной платы или лампы уже нет в продаже, поэтому наличие и сроки заранее не обещаем.
Как проходит работа
01
Осмотр без вскрытия
Мастер смотрит, как монитор ведёт себя при включении, проверяет картинку фонариком, вход сигнала и регулировку яркости. Уже здесь понятно, подсветка это или нет.
02
Разборка и замеры
Монитор разбирают, проверяют плату питания, инвертор или драйвер, лампы или линейки. Узел, который отказал, называют вместе с ценой работы и детали.
03
Согласование
Вы решаете, ремонтировать ли, с учётом суммы и цены нового монитора. Ничего сверх согласованного без вашего слова не делается.
04
Ремонт и прогрев
После ремонта монитор собирают и оставляют работать, чтобы убедиться, что подсветка горит ровно, без мерцания, писка и повторного срабатывания защиты.
05
Проверка с вами
Яркость на разных уровнях, равномерность свечения на белом и тёмном фоне, включение из полностью выключенного состояния несколько раз подряд.
Лампы, светодиоды и цвет после ремонта
Лампы CCFL подбирают по длине, диаметру и разъёмам. Светоотдача у новых ламп может отличаться от оставшихся, если менять не все, поэтому в старых мониторах обычно меняют весь комплект. Со светодиодными линейками похожая история: замена одной линейки возвращает свет, но оттенок белого у новой и старых может слегка различаться.
Для офиса и дома это обычно незаметно. Если на мониторе работают с цветом, после замены источников света понадобится калибровка, иначе белый уйдёт в тёплый или холодный оттенок. Этой услуги мы не оказываем и говорим о ней заранее.
Существуют готовые комплекты для переделки ламповой подсветки в светодиодную. Это нестандартная работа с непредсказуемым результатом по равномерности, и обсуждается она отдельно, только по договорённости.
Не вскрывайте монитор сами
На выходе инвертора опасное высокое напряжение, а конденсаторы платы питания держат заряд после отключения от сети. Кроме риска для вас, неосторожная разборка ломает защёлки рамки, рвёт шлейфы матрицы и царапает плёнки подсветки.
Что можно сделать безопасно: проверить другой кабель и вход, убедиться, что монитор не в режиме сна, провести проверку фонариком и выключить монитор из розетки.
Писк и мерцание не всегда поломка
Тихий писк дросселей и трансформатора при включении есть у части моделей с рождения, и если монитор работает нормально, это только шум. Настораживать должен писк, который появился недавно, нарастает или сопровождается мерцанием: это износ деталей, и монитор лучше показать мастеру до того, как подсветка погаснет совсем.
Мерцание на низкой яркости у многих светодиодных мониторов связано со способом регулировки яркости: подсветка быстро включается и выключается, и чувствительный глаз это замечает. Это свойство модели. Мерцание на любой яркости, с провалами и вспышками, уже указывает на драйвер, линейку или плохой контакт. Иногда помогает сброс настроек меню и другой кабель, и ремонт не нужен.
Постепенное потемнение за годы означает, что стареют сами источники света. Замена инвертора здесь не поможет: вернуть яркость можно только новыми лампами или линейками, и мастер скажет, стоит ли это делать для вашей модели и её возраста.
Ремонтировать или менять монитор
Прокрутите таблицу вправо, чтобы увидеть оба столбца.
| Ситуация | Что обычно разумно |
|---|---|
| Хорошая IPS-матрица, игровой или цветовой монитор | Ремонтировать: меняется плата, ценная панель остаётся |
| Недорогой офисный светодиодный монитор | Сравнить сумму ремонта с новым той же диагонали |
| Старый ламповый монитор, все лампы тусклые | Чаще менять: после инвертора откажут лампы |
| Монитор для оборудования, где нужна именно эта модель | Ремонтировать, если найдётся деталь |
Мастер называет цену работы и детали вместе, решение остаётся за вами. Монитор, который нужно разбирать, обычно забирают в мастерскую; порядок передачи обсуждаем при записи. Простое делаем за 1–2 часа, сложное за 1–3 дня, ожидание детали в срок не входит. Гарантия на работы 12 месяцев.
Сколько это стоит
Цены те же, что на основном сайте: выезд в Петербурге ничего к ним не добавляет. Это стоимость работы — деталь, если она нужна, называем отдельно и до заказа.
| Диагностика монитораСрок: до 30 минут | до 30 минут | бесплатно |
| Ремонт подсветки и её драйвераСрок: 1–2 часа | 1–2 часа | 3 500 ₽ |
| Ремонт подсветкиСрок: 1–2 часа | 1–2 часа | 3 500 ₽ |
| Ремонт платы питания монитораСрок: 1–3 дня | 1–3 дня | 2 500 ₽ |
| Восстановление цепей питания подсветкиСрок: 1–3 дня | 1–3 дня | 4 500 ₽ |
| Замена матрицыСрок: 1–2 часа | 1–2 часа | 3 500 ₽ |
Заявка через сайт
Оставьте телефон — перезвоним и уточним, что случилось
Заявка уходит на линию, которая работает в Санкт-Петербурге. Мастер называет время выезда сразу в разговоре.
Частые вопросы
Сколько стоит замена инвертора подсветки в Петербурге?
Как понять, что сломана подсветка, а не матрица?
Чем инвертор отличается от драйвера?
Монитор гаснет через две секунды после включения. Почему?
Можно ли самому купить и поставить плату инвертора?
Есть ли инвертор в светодиодном мониторе?
Что делать, если детали для монитора уже нет?
Можно переделать ламповую подсветку на светодиодную?
Мастер приедет к монитору домой?
Сколько длится ремонт и какая гарантия?
